Zestaw do budowy drona – wszystko, co musisz wiedzieć

Co to jest zestaw do budowy drona?

Zestaw do budowy drona to zestawienie wszystkich niezbędnych elementów, które pozwala na samodzielne skonstruowanie własnego drona. W jego skład wchodzą istotne komponenty, takie jak:

• rama,
• silniki,
• regulatory ESC,
• kontroler lotu,
• śmigła,
• akumulatory,
• moduł zasilania.

Oprócz tego, zestawy mogą być wzbogacone o opcjonalne akcesoria, takie jak moduł GPS czy kamera FPV, co umożliwia personalizację drona według indywidualnych preferencji. W komplecie znajduje się także instrukcja, która znacznie ułatwia proces nauki budowy. Te zestawy są idealne zarówno dla osób początkujących, które pragną zrozumieć działanie dronów, jak i dla bardziej zaawansowanych pasjonatów, którzy chcą stworzyć niezwykłe maszyny latające.

Jak zbudować drona? Przewodnik po komponentach i etapach budowy

Dzięki bogactwu dostępnych komponentów, użytkownicy mogą dopasować swoje drony do różnych zastosowań, takich jak:

• robienie zdjęć z powietrza,
• uczestnictwo w wyścigach.

To znacznie zwiększa ich funkcjonalność oraz wszechstronność.

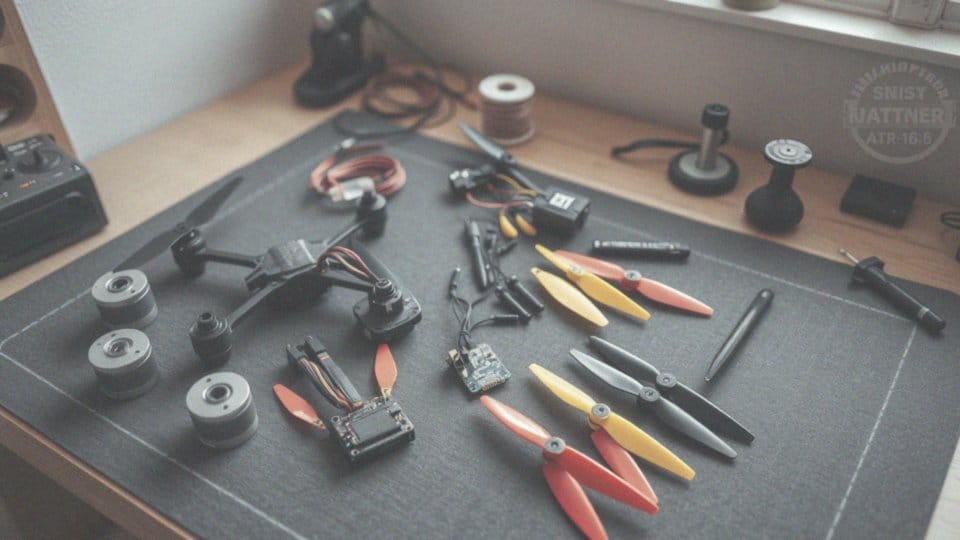

Jakie elementy zawiera zestaw do budowy drona?

Zestaw do budowy drona składa się z istotnych elementów, które zapewniają jego sprawne funkcjonowanie. Prześledźmy zatem kluczowe komponenty:

• Rama: Możemy spotkać ją w wielu wariantach, takich jak konstrukcje typu „autobus”, które stanowią fundament dla pozostałych części,
• Silniki: Najczęściej są to silniki bezszczotkowe, charakteryzujące się dużą mocą oraz precyzyjnym sterowaniem lotem,
• Regulatory ESC: Mogą występować jako niezależne jednostki lub w formie zintegrowanej 4in1, a ich zadaniem jest precyzyjne zarządzanie obrotami silników,
• Kontroler lotu: Nowoczesne modele wyposażone są w żyroskopy oraz procesory F4, F7 czy F3, które odpowiadają za stabilizację i manewrowanie dronem,
• Akumulatory: Zapewniają źródło energii, przy czym najczęściej spotykane to modele 3S, 4S lub 6S o różnej pojemności i mocy,
• Śmigła: W skład zestawu wchodzą zarówno śmigła CW (zgodne z ruchem wskazówek zegara), jak i CCW (przeciwnie do ruchu wskazówek zegara), umożliwiające dronowi wznoszenie się w powietrze,
• Kamera FPV: Można wybierać między analogowymi a cyfrowymi modelami, co ma istotny wpływ na jakość transmitowanego obrazu,
• Nadajnik VTX i odbiornik: Te elementy zajmują się przesyłaniem obrazu w czasie rzeczywistym oraz odbieraniem sygnałów sterujących,
• Moduł GPS: Ułatwia nawigację oraz umożliwia określenie pozycji drona.

Ponadto, w zestawie znajdziesz płytkę rozdzielającą zasilanie (PDB), przewody, złącza oraz akcesoria montażowe, takie jak śruby i nakrętki. Często dołączane są też narzędzia, na przykład lutownica czy cyna. Na koniec, w komplecie znajdują się instrukcje obsługi oraz filmy instruktażowe, które krok po kroku prowadzą przez proces budowy i kalibracji drona. To szczególnie przydatne dla osób początkujących, pozwalając im w pełni wykorzystać dostępne komponenty.

Jakie są korzyści z zakupu zestawu do budowy drona?

Zakup zestawu do konstruowania drona to świetna decyzja, która przynosi liczne korzyści zarówno dla amatorów, jak i dla doświadczonych entuzjastów. Umożliwia on zdobycie praktycznej wiedzy na temat technologii dronów oraz zrozumienie specyfiki różnych elementów, takich jak:

• silniki o określonej wartości KV,
• waga ramy,
• kamery FPV o wybranej rozdzielczości.

Montując drona samodzielnie, użytkownik ma możliwość jego spersonalizowania. Taki indywidualny dobór komponentów znacząco podnosi komfort korzystania i sprawia, że efekty pracy satysfakcjonują jeszcze bardziej. Dodatkowo, angażowanie się w budowę drona rozwija umiejętności manualne i techniczne, które mogą okazać się przydatne również w innych dziedzinach, jak programowanie czy lutowanie.

Warto również zauważyć, że zestawy do samodzielnego montażu często są bardziej opłacalne od gotowych modeli RTF (Ready To Fly), co czyni je atrakcyjną opcją dla tych, którzy chcą zaoszczędzić. Ponadto, oferują możliwość przyszłej rozbudowy oraz modyfikacji, co sprawia, że są szczególnie interesujące w kontekście edukacji związanej z dronami.

Użytkownicy mogą także korzystać z dynamiki społeczności internetowych, gdzie dzielą się swoimi doświadczeniami oraz otrzymują pomoc w razie wystąpienia problemów, takich jak awarie połączeń. Zestaw do budowy drona to zatem doskonała inwestycja, która nie tylko umożliwia nabywanie nowych umiejętności, ale także otwiera drzwi do fascynującego świata dronów, pełnego możliwości dostosowania i nauki.

Co decyduje o wyborze podzespołów do drona?

Wybór podzespołów do drona to złożony proces, który opiera się na kilku kluczowych aspektach. Przede wszystkim, należy ustalić cel, w jakim dron będzie wykorzystywany. Każdy typ drona wymaga innych komponentów – drony wyścigowe (FPV) różnią się od modeli stworzonych do wykonywania lotów freestyle czy długodystansowych.

W przypadku zastosowań profesjonalnych, takich jak te z autonomicznymi systemami nawigacji GPS, mogą wystąpić dodatkowe wymagania, które również wpłyną na wybór części. Nie można zapominać o budżecie, który również odgrywa kluczową rolę. Dostępne środki finansowe mają wpływ na jakość i parametry wybieranych komponentów.

Ceny silników i regulatorów ESC są uzależnione od ich efektywności oraz technologii, która została zastosowana w ich konstrukcji. Również kształt i budowa ramy drona mają znaczenie dla doboru pozostałych elementów. W zależności od wymiarów oraz wagi ramy, trzeba dostosować parametry silników (takich jak wartość KV) oraz dobierać odpowiednie napięcie akumulatorów (3S, 4S, 6S).

Kolejnym kluczowym aspektem jest zapewnienie zgodności kontrolera lotu z odpowiednimi programami, takimi jak BetaFlight czy iNAV. To z kolei wymaga znajomości specyfikacji procesora (F3, F4, F7) i żyroskopu, co ma kluczowe znaczenie dla zapewnienia stabilności lotu.

Współpraca komponentów, takich jak kamera FPV, nadajnik VTX i odbiornik, jest także niezwykle istotna. Ich jakość oraz zasięg mają ogromny wpływ na efektywność działania drona. Na koniec, podczas wyboru śmigieł istotne jest, aby dostosować je do specyfikacji maszyny oraz możliwości silników. Należy uwzględnić kąt natarcia oraz liczbę płatów, ponieważ te czynniki mają decydujące znaczenie dla osiągów podczas lotu.

Jak wybrać odpowiednią ramę do budowy drona?

Wybór właściwej ramy do budowy drona to kluczowy krok, który wpływa na jego jakość oraz funkcjonalność. Warto zwrócić uwagę na kilka istotnych aspektów, które pomogą w podjęciu najlepszej decyzji. Przede wszystkim, cel, w jakim zamierzamy korzystać z drona, determinuje typ ramy, którą będziemy potrzebować.

• drony wyścigowe sprawdzają się najlepiej z lekkimi i zwrotnymi konstrukcjami, co zapewnia lepszą kontrolę podczas lotu,
• dla modeli przeznaczonych do długodystansowych lotów, wskazane są większe ramy, które pomieszczą akumulatory o większej pojemności oraz moduły GPS,
• rozstaw montażowy – standardowe wartości, takie jak 20×20 mm lub 30×30 mm, muszą być zgodne z wymogami kontrolera lotu i regulatorów ESC, aby zapewnić stabilność oraz efektywność działania podzespołów,
• materiał konstrukcji ramy – włókno węglowe, choć lekkie i wytrzymałe, jest droższe od plastikowych alternatyw, przez co warto przemyśleć, jaki wybór najlepiej wpisuje się w nasze potrzeby,
• konstrukcja ramy wpływa na łatwość montażu oraz rozmieszczenie komponentów.

Na przykład ramy typu „autobus” zapewniają wygodne miejsce na zamontowanie kamery HD, co jest szczególnie istotne dla tych, którzy chcą filmować wideo. Warto również zwrócić uwagę na ochronę wewnętrznych elementów drona, co jest kluczowe w sytuacji upadków. Wszystkie te czynniki sprawiają, że odpowiedni wybór ramy odgrywa fundamentalną rolę w zapewnieniu bezpieczeństwa oraz efektywności drona. Starannie dobrane komponenty mogą zadecydować o sukcesie całej konstrukcji.

Jakiego drona kupić? Przewodnik po wyborze najlepszego modelu

Jakie silniki są potrzebne do budowy drona?

Wybór odpowiednich silników do budowy drona odgrywa kluczową rolę w jego wydajności. Kluczowe aspekty, które warto wziąć pod uwagę, to:

• rozmiar ramy,
• całkowita waga drona,
• napięcie akumulatora, które może wynosić 3S, 4S lub 6S,
• prędkość obrotowa silnika, wyrażana w jednostce KV.

Dla dronów o średnicy pięciu cali, najpopularniejsze silniki to:

• 2205,
• 2207,
• 2306.

Pierwsze dwie cyfry określają średnicę, a pozostałe ich wysokość. Istotnym elementem przy wyborze silników jest także kierunek gwintu. Aby uniknąć problemów z luźnymi śmigłami podczas lotu, potrzebne są silniki z gwintem prawym (CW) oraz lewym (CCW). Ponadto, moc silników musi być wystarczająca, by móc unieść zarówno drona, jak i jego dodatkowe wyposażenie. Na przykład, silniki 2207, przy odpowiednich wartościach KV, zazwyczaj zapewniają znaczną moc oraz wydajność. Zbieranie opinii innych użytkowników oraz dokładne analizowanie testów porównawczych silników mogą znacząco ułatwić podjęcie decyzji. Właściwie dobrane silniki nie tylko poprawiają efektywność lotu, lecz także gwarantują stabilność drona – co ma szczególne znaczenie w takich dziedzinach jak filmowanie czy wyścigi.

Jakie regulatory ESC należy użyć w budowie drona?

Regulatory ESC, czyli Elektroniczne Regulatory Prędkości, stanowią niezwykle istotny element konstrukcji dronów. Ich głównym zadaniem jest precyzyjne kontrolowanie prędkości obrotowej silników. Wybierając odpowiedni regulator, warto dostosować go do specyfikacji silników oraz akumulatorów, przy czym należy zwrócić szczególną uwagę na parametry takie jak napięcie i prąd.

Drony wyścigowe często korzystają z regulatorów obsługujących protokoły:

• DShot600,
• DShot1200.

Te protokoły umożliwiają szybką i dokładną komunikację z silnikami. Możemy wyróżnić dwa główne typy regulatorów:

• niezależne,
• zintegrowane ESC 4in1, które umożliwiają zaoszczędzenie miejsca i upraszczają proces montażu.

Ważne jest, aby regulatory były kompatybilne z odpowiednim oprogramowaniem, jak BlHeli_S czy BlHeli_32, które oferują różnorodne opcje konfiguracji oraz diagnozy działania. Podczas wyboru regulatorów ESC, kluczowym aspektem jest ich obciążalność prądowa, co pomoże w uniknięciu przegrzania i potencjalnych uszkodzeń.

W przypadku zastosowań profesjonalnych istotna staje się także jakość wykonania oraz opinie innych użytkowników, które mogą być decydującymi czynnikami przy podejmowaniu decyzji. Odpowiedni wybór regulatorów ESC bezpośrednio wpływa na optymalną pracę drona oraz jego efektywność w przeróżnych zastosowaniach.

Dlaczego kontroler lotu jest kluczowy dla drona?

Kontroler lotu pełni niezwykle istotną rolę w funkcjonowaniu drona, nazywany jest często „mózgiem” tego urządzenia. Jego podstawowym celem jest zapewnienie stabilności w trakcie lotu oraz skuteczna interpretacja danych pochodzących z różnorodnych czujników, takich jak:

• żyroskopy,
• akcelerometry,
• barometry,
• moduły GPS.

Dzięki przetwarzaniu tych informacji, kontroler ma wpływ na działanie silników poprzez regulatory ESC, co znacząco wpływa na precyzyjność i płynność manewrów. W skład kontrolera wchodzi również procesor, którego wybór – na przykład F3, F4 czy F7 – jest kluczowy dla szybkości przetwarzania danych oraz możliwości dostosowania systemu do indywidualnych potrzeb. Żyroskop, jak LSM6DSL, odgrywa znaczącą rolę w monitorowaniu orientacji drona, co jest niezwykle ważne dla jego prawidłowego funkcjonowania.

Stabilność kontrolera jest priorytetowa, ponieważ jakiekolwiek usterki mogą skutkować utratą kontroli nad dronem, co stawia pod znakiem zapytania bezpieczeństwo lotu. W przypadku autonomicznych lotów kluczowa staje się zgodność kontrolera z dedykowanym oprogramowaniem. Na przykład iNAV umożliwia programowanie tras lotu oraz nawigację, z kolei BetaFlight zyskał popularność w środowisku dronów FPV.

Ważne, aby dobry kontroler nawiązywał współpracę z odbiornikami i nadajnikami, co z kolei zapewnia efektywne zdalne zarządzanie dronem. W kontekście systemów kamer FPV, mogą być konieczne dodatkowe programy do przesyłania obrazu, co również zależy od konkretnego modelu kontrolera. Przykładem jest STEVAL-FCU001V1, który jest często używany w mini dronach ze względu na swoją niezawodność i precyzyjność.

Właściwy kontroler lotu jest nieodzownym elementem, który decyduje o ogólnej jakości i bezpieczeństwie lotów oraz umożliwia wykonywanie bardziej zaawansowanych manewrów.

Jakie akumulatory najlepiej wybrać do drona?

Wybór odpowiednich akumulatorów do drona jest niezwykle istotny dla jego efektywności oraz czasu lotu. Szczególnie warto zwrócić uwagę na akumulatory litowo-polimerowe (LiPo), które wyróżniają się wysoką gęstością energii oraz relatywnie niską wagą.

Napięcie akumulatora ma kluczowy wpływ na moc drona, dlatego modele:

• 3S,
• 4S,
• 6S.

Na przykład akumulatory 4S oferują większą moc niż ich 3S odpowiedniki, ale wymagają odpowiednich silników oraz regulatorów ESC, aby mogły działać optymalnie. Pojemność akumulatora, mierzona w miliamperogodzinach (mAh), ma bezpośredni wpływ na czas lotu. Im wyższa pojemność, tym dłużej dron może pracować w powietrzu. Należy jednak uwzględnić, że większa pojemność wiąże się z dodatkowymi kilogramami, co może wpływać na ogólną wydajność maszyny.

Istotny jest również wskaźnik C, który określa maksymalny prąd, jaki akumulator może oddać. Przykładowo, akumulator o wskaźniku C wynoszącym 30C ma zdolność dostarczenia 30-krotności swojej pojemności w miliamperogodzinach w ciągu godziny.

Nie mniej ważna jest jakość akumulatora oraz jego marka. Dobrze jest sprawdzić opinie innych użytkowników i postarać się korzystać z produktów od renomowanych producentów, ponieważ pozwala to zminimalizować ryzyko zakupu akumulatora słabej jakości.

Nie zapominajmy także o odpowiednich metodach przechowywania oraz ładowania akumulatorów LiPo; to kluczowy element, który pozwala zredukować ryzyko pożarów czy wybuchów. Przestrzeganie zasad użytkowania akumulatorów nie tylko wpływa na ich trwałość, ale także zapewnia bezpieczeństwo podczas latania dronem.

Jakie śmigła są niezbędne do uniesienia drona?

Śmigła pełnią niezwykle istotną rolę w konstrukcji dronów, ponieważ to one generują siłę nośną. Wybór odpowiednich modeli opiera się na kilku kluczowych parametrach, takich jak:

• rozmiar śmigieł, mierzony w calach, znacząco wpływa na efektywność lotu drona,
• kąt natarcia, nazywany skokiem śmigła, determinuje siłę nośną oraz prędkość lotu,
• liczba płatów, czyli ramion śmigła, ma znaczenie dla parametrów lotu,
• dobór śmigieł CW (zgodnych z ruchem wskazówek zegara) oraz CCW (przeciwnych), co wpływa na zrównoważenie momentu obrotowego drona,
• materiał, z którego są wykonane śmigła, ma istotne znaczenie w kontekście ich wydajności.

Modele z większą liczbą płatów zapewniają lepszą stabilność, ale mogą być mniej efektywne niż te z mniejszą liczbą skrzydełek. Dodatkowo, te plastikowe są lżejsze, ale mniej wytrzymałe w porównaniu do modeli z włókna węglowego. Kluczowe jest także regularne sprawdzanie stanu śmigieł oraz ich wymiana w przypadku jakichkolwiek uszkodzeń, co ma kluczowe znaczenie dla zachowania bezpiecznego i stabilnego lotu. Niezwykle ważna jest wiedza na temat tych elementów, aby móc odpowiednio dostosować śmigła do specyficznych potrzeb i warunków użytkowania.

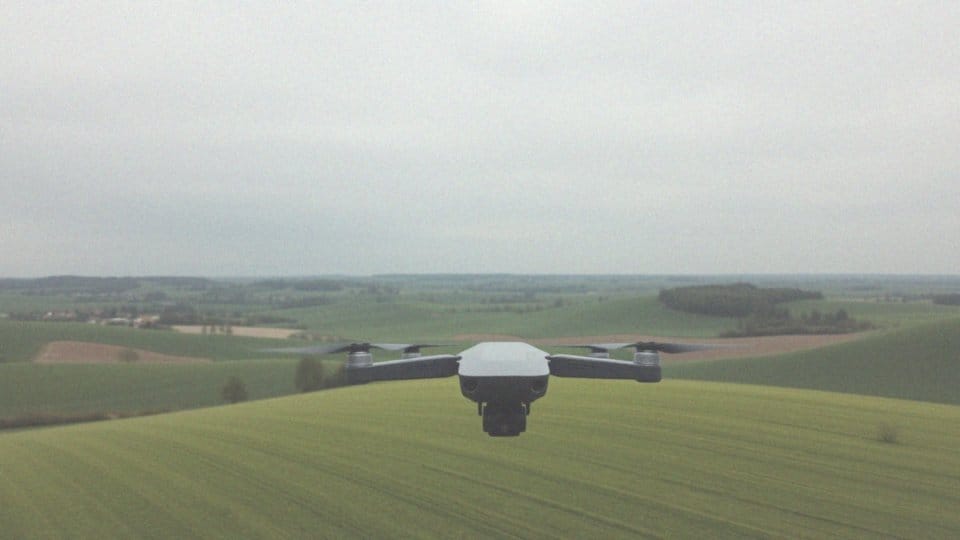

Jak moduł GPS wpływa na działanie drona?

Moduł GPS odgrywa fundamentalną rolę w funkcjonowaniu drona, umożliwiając mu wykonywanie autonomicznych lotów. Dzięki tej technologii, dron ma możliwość samodzielnego przebywania zaplanowanej trasy, co znacząco podnosi precyzję operacji i zmniejsza potrzebę regularnej interwencji ze strony operatora.

W sytuacji, gdy poziom akumulatora spada lub gdy sygnał GPS zostaje utracony, funkcja powrotu do domu (Return To Home – RTH) automatycznie kieruje drona z powrotem do miejsca startowego. Stabilizacja pozycji zapewniana przez moduł GPS jest również kluczowa w kontekście fotografii powietrznej. Dron musi być w stanie utrzymać swoją pozycję nawet podczas niekorzystnych warunków wietrznych.

Co więcej, moduł ten zbiera ważne dane telemetryczne, takie jak:

• prędkość,
• wysokość,
• odległość od operatora.

To jest niezbędne w zastosowaniach profesjonalnych. W przypadku długodystansowych misji, GPS staje się niezastąpiony, szczególnie w skomplikowanych zadaniach, takich jak mapowanie powierzchni czy przeprowadzanie inspekcji budowlanych.

Podczas wyboru modułu GPS do drona, kluczowe jest zwrócenie uwagi na dokładność oraz tempo aktualizacji pozycji. Te aspekty mają ogromne znaczenie dla efektywności realizowanych misji.

Współczesne moduły GPS są również kompatybilne z innymi systemami nawigacyjnymi, takimi jak GLONASS, Galileo czy BeiDou, co przyczynia się do zwiększenia zarówno ich dokładności, jak i niezawodności. W kontekście konstrukcji drona, moduł GPS to nie tylko dodatkowy element, lecz kluczowy składnik, który znacząco poszerza operacyjne możliwości całej maszyny.

Co zapewnia moduł zasilania w zestawie do budowy drona?

Moduł zasilania, znany też jako płytka rozdzielająca zasilania (PDB), ma kluczowe znaczenie w konstrukcji drona. Jego podstawową funkcją jest efektywne i bezpieczne dostarczanie energii z akumulatora do różnych podzespołów, takich jak:

• silniki (za pośrednictwem regulatorów ESC),
• kontroler lotu,
• kamera FPV,
• nadajnik VTX,
• odbiornik.

W jego wnętrzu znajduje się regulator napięcia (BEC), który przekształca napięcie z akumulatora na odpowiednie wartości, jak 5V czy 12V. To zapewnia prawidłowe funkcjonowanie wszystkich komponentów systemu. Co więcej, moduł zasilania działa jak bariera, chroniąc elektronikę drona przed przepięciami i zwarciami, co jest niezbędne dla jego niezawodności.

Przy wyborze modułu zaleca się zwrócenie uwagi na jego kompatybilność z mocą oraz napięciem akumulatora, a także na wymagania energetyczne poszczególnych elementów. Można go zintegrować z kontrolerem lotu lub stosować jako osobny komponent. Jakość modułu oraz jego zdolność do obciążenia prądowego mają znaczący wpływ na efektywność działania drona.

Dodatkowo, obecność filtrów LC w PDB przyczynia się do zmniejszenia zakłóceń, co przekłada się na lepszą jakość obrazu z kamery FPV. Ostatecznie, odpowiedni wybór modułu zasilania ma kluczowe znaczenie dla wydajności drona oraz bezpieczeństwa jego podzespołów.

Jakie wyzwania mogą wystąpić podczas budowy drona?

Budowa drona może być pełna wyzwań, które wpływają na efektywność całego przedsięwzięcia. Jednym z kluczowych problemów jest dobór właściwych komponentów. Muszą one być ze sobą kompatybilne pod względem:

• napięcia,
• prądu,
• protokołów komunikacyjnych.

Niezgodność tych elementów może prowadzić do poważnych trudności z wydajnością, a nawet do uszkodzenia urządzenia. Precyzyjne okablowanie oraz odpowiednie podłączenie różnych części drona są niezwykle istotne. Błędne połączenia mogą prowadzić do zwarć lub awarii elektroniki. Dlatego umiejętność właściwego lutowania złącz i przewodów jest kluczowa, choć niełatwa do opanowania. Niewłaściwe lutowanie może skutkować:

• niestabilnym zasilaniem,
• zakłóceniami w przesyle danych.

Co więcej, skonfigurowanie oprogramowania takiego jak BetaFlight czy iNAV bywa złożone, zwłaszcza dla osób początkujących. Błędy w ustawieniach mogą grozić utratą kontroli nad dronem, co z kolei stawia pod znakiem zapytania jego bezpieczeństwo. Kolejnym istotnym zagadnieniem jest odpowiednie wyważenie silników i śmigieł, kluczowe dla płynności lotu. Ignorowanie tego etapu może prowadzić do poważnych uszkodzeń. Problemy z diagnozowaniem i naprawą usterek wymagają nie tylko czasu, lecz także specjalistycznej wiedzy oraz dostępu do schematów elektrycznych, co jest niezbędne przy bardziej skomplikowanych awariach. Zrozumienie tych technicznych aspektów jest kluczowe w budowie dronów, co znacznie zwiększa szanse na pomyślne zrealizowanie konstrukcji.

Jakie zasoby mogą pomóc w budowie drona?

Budowa drona to niezwykle interesujące zajęcie, które wymaga odpowiednich materiałów i narzędzi. W Internecie można znaleźć mnóstwo zasobów edukacyjnych, takich jak instrukcje czy filmy, które krok po kroku prowadzą przez proces montażu oraz konfiguracji. Uczęszczanie na zajęcia dla początkujących albo kursy organizowane w szkołach latania sprzyja nabywaniu praktycznych umiejętności pod czujnym okiem ekspertów.

Dodatkowo, fora dyskusyjne oraz grupy w mediach społecznościowych to świetne źródła wiedzy, gdzie entuzjaści wymieniają się doświadczeniami i rozwiązaniami problemów. Schematy elektryczne oraz poradniki dostępne na specjalistycznych blogach i stronach internetowych dostarczają cennych informacji technicznych. Dzięki nim można lepiej zrozumieć działanie różnych podzespołów drona.

Dron do samodzielnego montażu – jak stworzyć swój własny dron DIY?

Warto także zainwestować w akcesoria, takie jak:

• lutownice,
• cyna,
• przewody,
• złącza.

Ponadto, taśmy na rzep i inne akcesoria do dronów mogą znacząco ułatwić organizację poszczególnych komponentów. Oprócz tego, korzystając z tych zasobów, amatorzy budowy dronów mogą z sukcesem realizować swoje projekty.
