Jak zmierzyć ampery miernikiem? Praktyczny poradnik dla każdego

Co to jest pomiar natężenia prądu?

Pomiar natężenia prądu jest niezwykle istotnym procesem, który pozwala nam ustalić, ile elektronów przepływa przez przewodnik w określonym obwodzie w danej jednostce czasu. Natężenie prądu, wyrażane w amperach (A), dostarcza informacji o ilości ładunku elektrycznego, który przechodzi przez konkretne miejsce w obwodzie w ciągu sekundy. Tego rodzaju pomiar jest kluczowy do monitorowania obciążenia obwodów elektrycznych, co z kolei umożliwia identyfikację potencjalnych problemów, takich jak:

• przeciążenia,
• uszkodzenia urządzeń elektrycznych,
• zagrożenia dla użytkowników.

W praktyce, aby zmierzyć natężenie prądu, korzysta się z różnych narzędzi, w tym multimetrów oraz amperomierzy cęgowych. Warto podkreślić, że pomiary prądu stałego (DC) różnią się od tych dotyczących prądu przemiennego (AC) w zależności od zastosowanej metodologii. Zrozumienie tych różnic oraz umiejętność interpretacji wyników w amperach jest ważna zarówno w gospodarstwach domowych, jak i w sektorze przemysłowym, gdyż umożliwia efektywne monitorowanie działania urządzeń elektrycznych i zapobieganie ewentualnym awariom.

Miernik poboru prądu – jak korzystać z miernika zużycia energii?

Pomiar natężenia prądu ma nie tylko znaczenie techniczne, ale także praktyczne w codziennym życiu. Na przykład, umożliwia ocenę efektywności energetycznej urządzeń, co przyczynia się do zmniejszenia kosztów eksploatacji. Dzięki tym pomiarom możemy lepiej kontrolować nasze urządzenia, dbając jednocześnie o ich bezpieczeństwo oraz prawidłowe działanie.

Jakie są jednostki pomiaru natężenia prądu?

Amper (A) to podstawowa jednostka, której używamy do pomiaru natężenia prądu. Można go zdefiniować jako ilość jednego kulomba ładunku elektrycznego, który przemieszcza się w ciągu sekundy. W sytuacjach, gdy potrzebujemy mierzyć mniejsze wartości, posługujemy się jednostkami takimi jak:

• miliampery (mA) – 1 mA to 0,001 A,
• mikroampery (µA) – 1 µA to 0,000001 A.

Dzięki takim jednostkom możliwe jest przeprowadzanie precyzyjnych pomiarów, które znajdują zastosowanie w różnych obszarach, od elektroniki po systemy zasilania. Oba typy prądów, zarówno stałe (DC), jak i przemienne (AC), korzystają z tych samych miar, chociaż różnice w metodach pomiaru mogą wpływać na końcowe wyniki. Zrozumienie tych jednostek jest niezbędne dla rzetelnej analizy. Pomiar natężenia prądu ma ogromne znaczenie nie tylko dla bezpieczeństwa urządzeń, ale także dla diagnostyki obwodów. Odpowiedni wybór jednostek znacznie ułatwia obliczenia, co jest kluczowe przy projektowaniu i utrzymywaniu systemów elektrycznych w doskonałej kondycji.

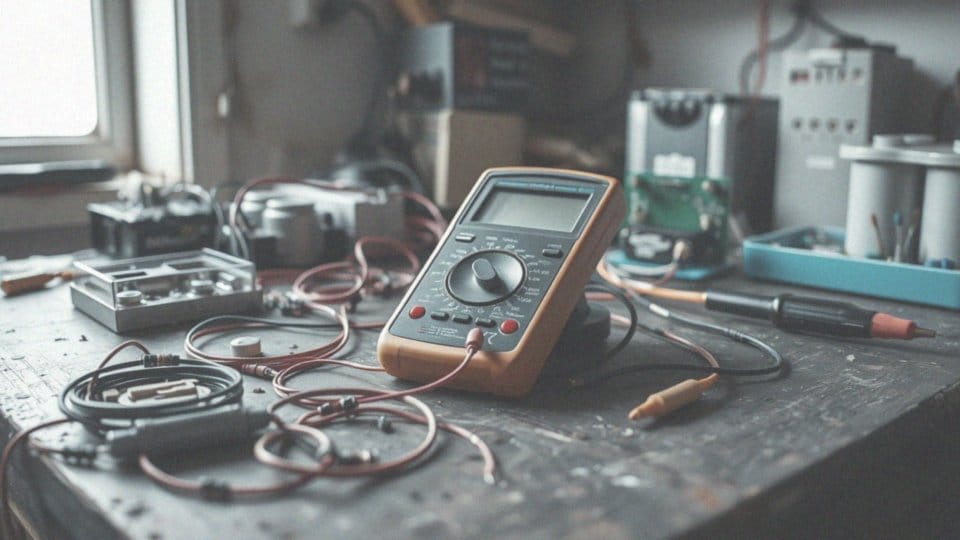

Jakie są podstawowe informacje na temat multimetru?

Multimetr to niezwykle wszechstronne urządzenie, które umożliwia pomiar różnych parametrów elektrycznych. Może być używany do:

• sprawdzania napięcia,
• prądu stałego (DC),
• prądu przemiennego (AC),
• rezystancji.

W jego skład wchodzi wyświetlacz, pokrętło do ustawiania zakresu oraz złącza do podpięcia sond. Dzięki takim funkcjom, multimetr znacznie ułatwia szybką diagnostykę urządzeń elektrycznych. Wyróżniamy dwa główne typy: analogowe oraz cyfrowe. Te ostatnie wyświetlają wyniki na ekranie LED lub LCD, co znacznie upraszcza ich odczyt.

Jak zmierzyć pobór prądu w domu? Praktyczny poradnik

Dodatkowo, wiele modeli oferuje dodatkowe funkcjonalności, takie jak:

• test diod,
• pomiar pojemności,
• ciągłości obwodu,
• czy nawet temperatury,

co jeszcze bardziej zwiększa ich wszechstronność. Przy korzystaniu z multimetru kluczowe jest przestrzeganie zasad bezpieczeństwa, zwłaszcza gdy mierzony jest prąd. Niewłaściwe podłączenie może prowadzić nie tylko do uszkodzenia urządzenia, ale także do porażenia prądem. Ponieważ różne modele mają różne zakresy pomiarowe, warto przed rozpoczęciem pracy zapoznać się z instrukcją obsługi producenta.

Multimetr stanowi niezwykle przydatne narzędzie dla elektryków, inżynierów i pasjonatów elektroniki, umożliwiając precyzyjną diagnozę oraz monitorowanie systemów elektrycznych.

Jak ustawić miernik do pomiaru prądu stałego i przemiennego?

Aby prawidłowo skonfigurować multimetr do pomiaru prądu stałego (DC), należy obrócić pokrętło na oznaczenie A z prostą i przerywaną linią (A/DC). Warto zacząć od najwyższego zakresu pomiarowego, co zmniejszy ryzyko uszkodzenia urządzenia.

Gdy mierzysz prąd przemienny (AC), pokrętło powinno znajdować się na symbolu A z falą sinusoidalną (A/AC). W obu przypadkach kluczowe jest wybranie odpowiedniego zakresu. Pamiętaj, aby włączyć miernik w konfiguracji szeregowej w obwodzie, co pozwoli na precyzyjne zmierzenie przepływającego prądu. Zawsze upewniaj się, że przewody są poprawnie podłączone, aby uniknąć błędów.

Multimetry oferują różne zakresy, dlatego warto przestrzegać ich zalecanych wartości, co zwiększa bezpieczeństwo i dokładność pomiarów. Każde urządzenie ma swoje specyfikacje, więc warto zapoznać się z instrukcją obsługi, aby stosować najlepsze praktyki przy ustawianiu miernika. Dokładne pomiary prądu stałego i przemiennego są kluczowe dla efektywnego monitorowania sprzętu, co z kolei wpływa na ogólną efektywność zarządzania systemami elektrycznymi.

Dlaczego podłączenie miernika szeregowo jest ważne?

Podłączenie miernika w konfiguracji szeregowej w obwodzie elektrycznym odgrywa fundamentalną rolę w precyzyjnym pomiarze natężenia prądu. W taki sposób cały przepływający prąd kieruje się przez urządzenie, co umożliwia uzyskanie dokładnych odczytów. Dzięki pomiarowi szeregowemu możemy być pewni, że rejestrujemy rzeczywisty prąd w obwodzie, a nie jego zniekształconą wartość, jak to ma miejsce w przypadku podłączenia równoległego.

Trzeba również pamiętać, że sposób równoległy może prowadzić do poważnych zwarć, ponieważ prąd wybierze najłatwiejszą drogę, pomijając inne elementy obwodu, w tym miernik. Tego rodzaju sytuacje mogą skutkować poważnymi uszkodzeniami, włączając w to zniszczenie bezpieczników czy samego miernika.

Gdy mierzysz natężenie prądu w obwodzie szeregowym, warto wiedzieć, iż natężenie pozostaje niezmienne w każdym punkcie obwodu, co zwiększa niezawodność pomiarów. Dlatego właściwe połączenie miernika w trybie szeregowym stanowi kluczowy element precyzyjnych pomiarów. Dodatkowo, takie podłączenie minimalizuje ryzyko związane z niewłaściwym użytkowaniem urządzenia. Zawsze pamiętaj, aby przed rozpoczęciem pomiarów sprawdzić, czy miernik został prawidłowo zainstalowany.

Jakie przewody należy używać podczas pomiaru?

Podczas korzystania z multimetru do pomiaru natężenia prądu, niezwykle istotne jest, aby mieć przy sobie odpowiednie przewody pomiarowe. Standardowy zestaw multimetru zazwyczaj składa się z dwóch przewodów:

• czarnego, który podłączamy do terminala oznaczonego jako COM (common),
• czerwonego, który łączymy z gniazdem A (amper) lub mA (miliamper), w zależności od tego, jakie wartości chcemy zmierzyć.

Używanie przewodów w dobrym stanie ma kluczowe znaczenie dla zapewnienia zarówno bezpieczeństwa, jak i precyzji uzyskiwanych wyników. Gdy planujesz mierzyć natężenie do 10 A, koniecznie skorzystaj z gniazda 10 A – umożliwi to pomiar w szerszym zakresie wartości. Jeśli jednak natężenie jest niższe niż 10 A, bardziej odpowiednie będzie użycie gniazda 10 mA lub 10 ADC, co pozwoli na dokładniejsze wyniki dla małych prądów.

Jak sprawdzić co pobiera dużo prądu? Praktyczne porady

Zanim przystąpisz do pomiaru, zawsze warto upewnić się, że przewody są w dobrym stanie, bez widocznych uszkodzeń, co znacznie podnosi poziom bezpieczeństwa w trakcie pracy. Czasami przydatny może okazać się dodatkowy kawałek przewodu, zwłaszcza gdy dostęp do obwodu jest ograniczony. Poprawne używanie przewodów pomiarowych oraz zrozumienie ich funkcji to podstawa do uzyskania rzetelnych rezultatów pomiaru natężenia prądu.

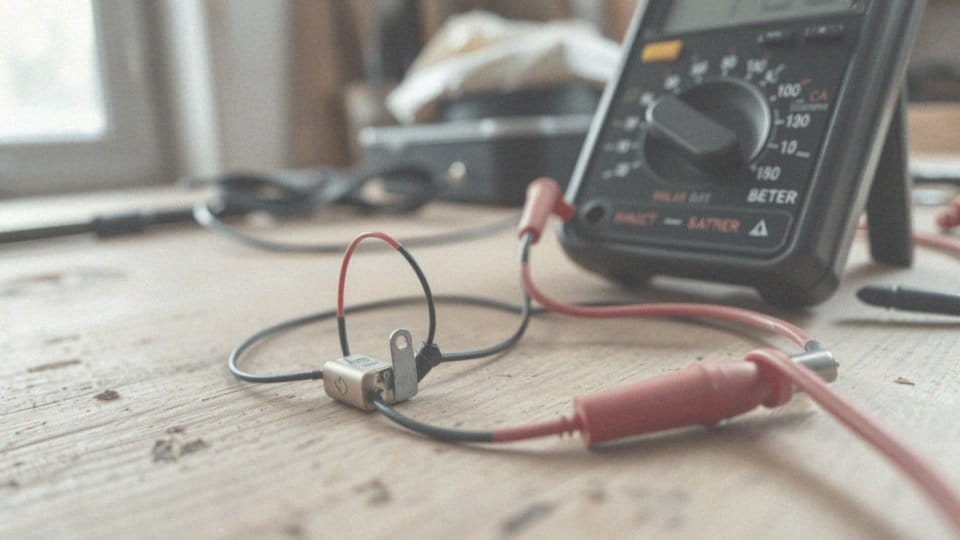

Jak zmierzyć natężenie prądu przy użyciu miernika?

Aby zmierzyć natężenie prądu przy użyciu miernika, wykonaj poniższe kroki:

1. upewnij się, że obwód jest wyłączony i odłączony od źródła zasilania,
2. przerwij obwód w miejscu, gdzie chcesz przeprowadzić pomiar,
3. podłącz miernik w szereg z przerwanym obwodem, korzystając z odpowiednich sond,
4. wybierz odpowiedni zakres na multimetrze, stosując ustawienia prądu stałego (A/DC) lub przemiennego (A/AC), w zależności od tego, co chcesz zmierzyć,
5. zacznij od wyższego zakresu, aby uniknąć ewentualnego uszkodzenia miernika,
6. włącz obwód, a następnie odczytaj wartość prądu wyświetlaną na mierniku,
7. po zakończeniu pomiaru wyłącz obwód i odłącz miernik.

Bezpieczeństwo jest priorytetem – niewłaściwe podłączenie może prowadzić do uszkodzeń sprzętu, a nawet do porażenia prądem. Precyzyjne pomiary natężenia prądu są niezwykle ważne dla monitorowania obwodów elektrycznych, co zapewnia nie tylko bezpieczeństwo, ale również efektywność w działaniu wszystkich urządzeń.

Jakie są różnice między pomiarem prądu AC a DC?

Pomiar prądu stałego (DC) i prądu przemiennego (AC) różni się znacząco, zarówno pod względem przepływu elektronów, jak i metod jego realizacji. W przypadku prądu stałego elektrony poruszają się tylko w jednym kierunku, co upraszcza zarówno pomiar, jak i późniejszą analizę. Natomiast w prądzie przemiennym dochodzi do cyklicznych zmian kierunku przepływu, co skutkuje zjawiskiem przesunięcia fazowego między prądem a napięciem.

Aby uzyskać dokładne wyniki, multimetr powinien być odpowiednio skonfigurowany na typ pomiaru, czyli DC lub AC. Kluczowe znaczenie mają tutaj zarówno doświadczenie, jak i zdolność do interpretacji zmiennych wyników w przypadku prądu przemiennego. Sygnały tego rodzaju mogą mieć różnorodne kształty:

• sinusoida,
• prostokąt,
• trójkąt.

Sprzęt pomiarowy, jak multimetry czy amperomierze cęgowe, musi spełniać określone normy techniczne, aby zapewnić dokładność pomiarów. Modele true RMS są szczególnie wartościowe dla obwodów nieliniowych, ponieważ dostarczają bardziej precyzyjnych danych. Istotne jest również, jak różne elementy, na przykład diody czy zasilacze, reagują na prąd stały i przemienny, co ma ogromne znaczenie dla inżynierów zajmujących się projektowaniem systemów elektrycznych.

Zrozumienie tych różnic jest kluczowe dla osiągnięcia precyzyjnych pomiarów oraz skutecznej diagnostyki obwodów, co pozwala na efektywne wykorzystanie urządzeń elektrycznych.

Jakie są typowe błędy przy pomiarze natężenia prądu?

Błędy w pomiarze natężenia prądu mogą prowadzić do dużych nieprawidłowości. Często spotyka się przypadki:

• niewłaściwego podłączenia miernika – na przykład, gdy urządzenie jest połączone równolegle, mimo że powinno być w konfiguracji szeregowej,
• niezgodności w zakresie pomiarowym, co wywiera istotny wpływ na uzyskiwane wyniki,
• przekraczania dopuszczalnych wartości, co może skutkować uszkodzeniem miernika,
• uzyskiwania niedokładnych wyników z braku kalibracji urządzenia,
• używania uszkodzonych przewodów pomiarowych, które negatywnie wpływają na precyzję odczytów.

W przypadku korzystania z multimetru niezwykle ważne jest, by dobrać odpowiedni tryb pomiaru do rodzaju prądu, ponieważ prąd stały (DC) oraz prąd przemienny (AC) wymagają różnych ustawień. Warto również zwrócić uwagę na warunki otoczenia, takie jak temperatura, które mogą wpływać na wyniki. Ignorowanie tego czynnika prowadzi do falszywych wniosków. Zakłócenia elektromagnetyczne mogą dodatkowo wprowadzać zamieszanie, szczególnie w bardziej złożonych układach elektrycznych.

Ile kosztuje licznik prądu? Ceny i porady dotyczące zakupu

Dlatego zaleca się przestrzeganie zasad bezpieczeństwa podczas wykonywania pomiarów. Właściwe procedury oraz regularna kontrola stanu urządzeń i przewodów są niezwykle istotne. Zrozumienie i unikanie tych typowych błędów może znacznie poprawić dokładność pomiarów natężenia prądu oraz zwiększyć bezpieczeństwo pracy z urządzeniami elektrycznymi.

Co zrobić, gdy wynik pomiaru jest nieprawidłowy?

Gdy odczyt natężenia prądu okazuje się niepoprawny, warto podjąć kilka działań, aby efektywnie zdiagnozować i rozwiązać problem. Na początek upewnij się, że multimetr jest właściwie podłączony do obwodu w konfiguracji szeregowej. Błędne połączenie może prowadzić nie tylko do niewłaściwych wyników, ale także do uszkodzenia samego urządzenia.

Kolejnym krokiem powinna być weryfikacja ustawienia zakresu pomiarowego — upewnij się, że jest ono dostosowane do przewidywanych wartości prądu. Jeśli masz wątpliwości, czy zakres jest odpowiedni, przestaw go na wyższy.

Następnie warto sprawdzić:

• stan przewodów pomiarowych,
• zasilanie miernika.

Uszkodzone przewody mogą wprowadzać znaczne błędy, a słaba bateria negatywnie wpływa na precyzję odczytów. Dobrą praktyką jest także porównanie wyników z innymi pewnymi wartościami lub pomiarami wykonanymi za pomocą innego urządzenia; to pozwoli ci lepiej ocenić rzetelność wykonanego pomiaru.

Jeśli podejrzewasz, że multimetr może być uszkodzony, rozważ jego wysłanie do kalibracji lub naprawy, co zapewni poprawność przyszłych odczytów. Warto mieć na uwadze, że zrozumienie natężenia prądu oraz jego zachowań w obwodzie jest kluczowe dla utrzymania bezpieczeństwa i efektywności w wykonywaniu pomiarów elektrycznych.

Jak odczytać wynik pomiaru w amperach?

Aby właściwie odczytać natężenie prądu w amperach, należy zwrócić uwagę na kilka kluczowych aspektów. Przy korzystaniu z multimetru cyfrowego, powinieneś skupić się na wyświetlaczu, który wskazuje wartości w jednostkach amperów (A) lub miliamperów (mA). Ważne jest, aby prawidłowo zinterpretować miejsce przecinka dziesiętnego oraz symbol jednostki. Z kolei w przypadku mierników analogowych, pomiar odbywa się poprzez obserwację wskazania igły na odpowiedniej skali.

Te urządzenia mogą oferować różne zakresy pomiarowe, dlatego istotne jest, aby wiedzieć, w jakim obszarze skali znajduje się nasz wynik. Na przykład:

• jeżeli igła pokazuje wartość 5,2 na skali A, możemy wnioskować, że mamy do czynienia z natężeniem 5,2 A,
• ważne jest, aby przeprowadzać pomiary w obwodzie szeregowym,
• rozpoczynając pomiar od najwyższego zakresu, minimalizujemy ryzyko uszkodzenia miernika,
• upewnij się, że przewody są odpowiednio podłączone i w dobrym stanie,
• jeśli natężenie wydaje się nieprawidłowe, sprawdź zarówno połączenia, jak i zakres pomiarowy.

Tego typu działania są kluczowe dla osiągnięcia wiarygodnych pomiarów w amperach.

Jakie urządzenia elektryczne można monitorować pod kątem natężenia prądu?

Monitorowanie natężenia prądu odgrywa fundamentalną rolę w ocenianiu stanu oraz efektywności różnorodnych urządzeń elektrycznych. Wśród tych urządzeń możemy wyróżnić:

• zasilacze,
• ładowarki,
• silniki elektryczne,
• sprzęt gospodarstwa domowego, jak lodówki i pralki,
• elektronarzędzia,
• akumulatory,
• alternatory.

Urządzenia te, narażone na przeciążenia, muszą być dokładnie kontrolowane, aby zapobiegać uszkodzeniom i zapewniać bezpieczeństwo ich użytkowników. Do pomiarów służą różne narzędzia, takie jak multimetry oraz amperomierze cęgowe, które pozwalają na monitorowanie prądu w czasie rzeczywistym. Taka możliwość pozwala na szybką reakcję w sytuacji awaryjnej.

Na przykład w systemach zasilania pojazdów, kontrola natężenia prądu znacząco poprawia działanie kluczowych komponentów, jak dmuchawy nawiewu, co z kolei wpływa na komfort użytkowników w kabinach. Ponadto, nadzór nad natężeniem w kondensatorach i diodach ma ogromne znaczenie, ponieważ ich funkcjonowanie zmienia się w zależności od wielkości przepływającego prądu. Dla inżynierów projektujących oraz serwisujących złożone systemy elektryczne, zrozumienie natężenia prądu w tych urządzeniach jest kluczowe. Pozwala to na optymalizację ich wydajności i zwiększenie bezpieczeństwa użytkowania.

Jakie są zalety użycia amperomierza cęgowego?

Amperomierz cęgowy to innowacyjne urządzenie, które pozwala na pomiar natężenia prądu w sposób szybki i wygodny. Jego bezinwazyjna natura jest szczególnie cenna, ponieważ nie wymaga przerywania obwodu, co zwiększa bezpieczeństwo i minimalizuje ryzyko uszkodzenia podłączonych urządzeń. Można go stosować zarówno w przemyśle, jak i w domowych instalacjach, w tym w przewodach wysokiego napięcia.

Dzięki konstrukcji cęgowej, amperomierz umożliwia pomiar zarówno prądu stałego (DC), jak i przemiennego (AC), eliminując konieczność bezpośredniego kontaktu z przewodnikiem. Taki system pracy znacząco podnosi komfort i bezpieczeństwo w trakcie przeprowadzanych pomiarów.

Podlicznik prądu Castorama – typy, zastosowanie i instalacja

Szybkość i prostota użytkowania to kolejne cechy, które sprawiają, że to narzędzie jest doskonałym wyborem dla profesjonalistów. Niektóre modele amperomierzy oferują także dodatkowe funkcje, takie jak:

• pomiar napięcia,
• rezystancji,
• częstotliwości.

Oferując szeroki zakres pomiarowy, amperomierze potrafią sprostać potrzebom zarówno przy pomiarach małych, jak i dużych wartości prądu, czyniąc je wszechstronnym rozwiązaniem dla elektryków. Ważne jest również to, że pomiary wykonane tymi urządzeniami są zazwyczaj bardzo dokładne, co ma kluczowe znaczenie w diagnostyce i wykrywaniu problemów w obwodach elektrycznych. Projektując te urządzenia, twórcy kładą duży nacisk na intuicyjną obsługę, co sprawia, że nie jest wymagana szczegółowa wiedza na temat pomiarów elektrycznych.
